Styling Kit Kit Unit Garage 1224 R1200 Gs 2004-2007 Gr86 Rosso

N.B. Il kit è compatibile con i modelli R1200 GS dal 2004 al 2012.

Kit 120 G/S GR86

Cod. 1224_04_07WR_MB (WHITE/RED – MATT BLACK

Cod. 1224_08_12WR_MB (WHITE/RED – MATT BLACK)

Il KIT R120 G/S segna un ritorno alle origini della G/S mantenendo inalterato il comfort e la guidabilità della vostra moto. Le parti del kit in sostituzione pesano kg 6,4 in meno di quelle originali e quattro vengono da componenti che sulla GS di serie sono davanti al manubrio. È per questo che la GS kittata è più maneggevole del modello di serie, sia in città, sia nel misto. Dopo circa 4 ore di montaggio del KIT R120 G/S avrete rivoluzionato il look della vostra moto rendendola unica, senza modificare nulla delle parti originali. Il Kit è compatibile con tutti i modelli R1200 GS dal 2004 al 2012. In qualsiasi momento sarete in grado di ripristinare la vostra moto in configurazione originale. Naturalmente, oltre al KIT R120 G/S base, avrete la possibilità di implementare la R120 G/S con altri accessori visibili in SPECIAL PARTS. La moto in configurazione R120 G/S può essere equipaggiata con valigie originali ADV in alluminio con telaio in metallo, oppure acquistando i nostri telai valigie cod.1220 potrete montare le classiche Vario originali in plastica (vedi configuratore). Accessoriata con pneumatici Tkc o Karoo, non troverà ostacoli neppure off road, anche perché le preziose parti originali sono al sicuro nel vostro garage. Personalizzatela con il configuratore e giudicate voi stessi. La R120 G/S diventa in base ai vostri gusti una fantastica replica delle GS anni 80 o una elegante scrambler.

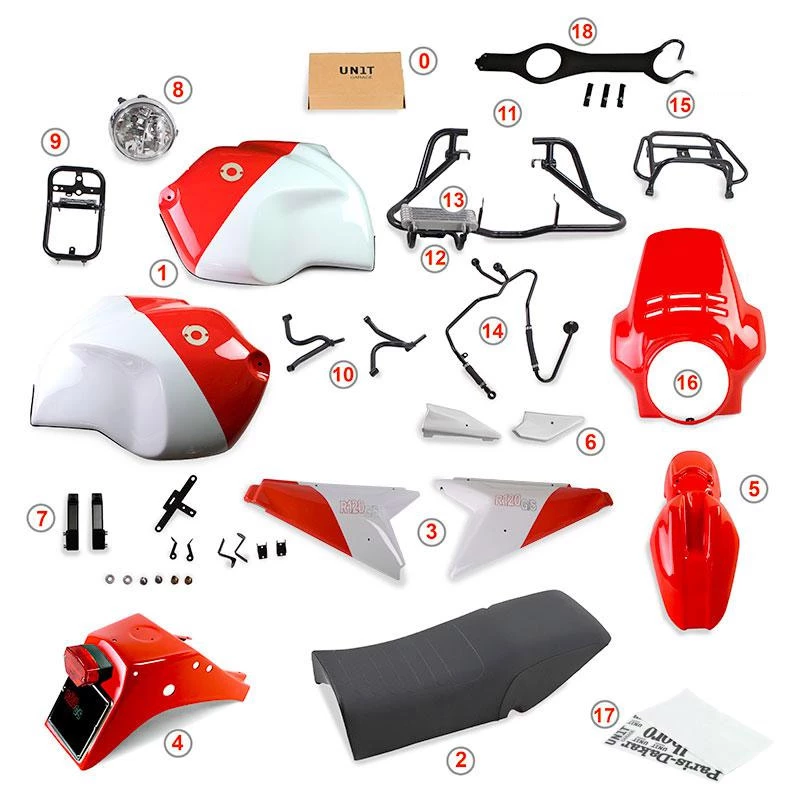

Il kit base comprende:

0 Scatola con video istruzioni di montaggio + viti e supporti

1 Cover serbatoio

2 Sella Nero

3 Fianchetti laterali
4 Parafango posteriore

5 Parafango anteriore

6 Carter laterali

7 Riser manubrio

8 Faro anteriore

9 Telaietto faro anteriore

10 Supporti serbatoio benzina

11 Barra paracilindri e paramotore

12 Supporto radiatore olio

13 Radiatore olio

14 Kit tubi olio

15 Portapacchi

16 Cupolino Fenouil
17 Kit Adesivi

18 Fascia serbatoio

1. Cover serbatoio

Cod. 1201WR
Nel kit viene proposta la cover in due colori, scegli il colore cliccando sulla foto nel configuratore. Compatibile con versioni R1200 GS dal 2004 al 2012 (indicare l’anno della vostra moto nel configuratore). Coppia cover serbatoio in speciale resina e MAT con rinforzi in fibra di carbonio, finitura bianco ALPINEWHITE e RED, grafiche e protezione trasparente. Conferiscono alla moto un fantastico look vintage che ricorda la mitica versione PD. Leggerissimo, si monta molto velocemente, viene fornito verniciato con colori originali, completo di forature, viteria, gommini, staffa posteriore di fissaggio e boccole tornite per il fissaggio anteriore. La fiancata lato destro può essere velocemente asportata per effettuare la manutenzione del filtro aria. La staffa posteriore di fissaggio è prevista di un’asola per l’aggancio borsa serbatoio. Sulle fiancate del serbatoio è previsto un logo originale della R1200 GS che è possibile smontare dalla vostra moto o acquistare presso la rete vendita di ricambi ufficiale. N.B. le 3 clip m 5 superiori per l’accoppiamento delle 2 cover sono quelle originali della vostro moto, in cui vengono inserite le viti button in dotazione misura M5 x mm12 (non utilizzare viti appuntite M5 originali perché possono compromettere l’integrità del serbatoio).

2. Sella

Cod. 1221B (BLACK)

Sella realizzata in pelle sintetica stampata in radio frequenza nelle zone di seduta del pilota, cuciture realizzate a mano sui fianchi con filo di cotone. Queste selle sono realizzate e concepite per affrontare lunghi viaggi. Completa di telaietto che consente il montaggio su attacchi originali. Mantiene la serratura e quindi le stesse chiavi della moto.

3. Fianchetti laterali

Cod. 1203WR (WHITE/RED)

Coppia di leggerissimi fianchetti completi di adesivi R120 G/S, finitura ALPINEWHITE e RED e trasparente. Vengono forniti con attacchi, gommini e viteria, si montano senza nessuna modifica alla moto. Per non rovinare la verniciatura del telaio viene fornita una plastica adesiva trasparente. Sono previsti per l’alloggiamento dei telai borse ADV e dei nostri supporti per borse in plastica originali Vario.

4. Parafango posteriore

Cod. 1205REF (RED, con forature per telai valigie)

Leggerissimo parafango posteriore con finitura RED e trasparente. Si monta molto semplicemente sugli attacchi originali. E’ completo di faro posteriore con lampada e cablaggio compatibile con la spina originale, quindi non necessita di alcun intervento sull’impianto elettrico. Viene fornito con gommini per cavi frecce e viteria. Gli attacchi porta valigie in plastica originali Vario non possono essere montati sul KIT R120 G/S, è possibile montare le valigie in plastica originali Vario acquistando i nostri supporti COD. 1220 nel configuratore oppure in SPECIAL PARTS. Sul parafango posteriore è previsto un logo originale della R1200 GS (non fornito nel kit) che è possibile acquistare presso la rete vendita di ricambi ufficiale (Codice 51147721222). N.B. I Tappi copriforo telai valigie (COD. 122509_06) vengono venduti come optional in SPECIAL PARTS.

5. Parafango anteriore

Cod. 1209RE (RED)

Riprende le linee del puntale GS anni 80, viene proposto con finitura RED, si può montare alto fissandolo negli appositi attacchi del telaietto faro anteriore Cod. 1216, oppure basso fissandolo nella posizione originale. Con finitura RED si può montare solo basso fissandolo nella posizione originale. N.B. può essere montato anche sui modelli R1200 GS e R1200 GS ADV al posto di quello originale conferendo alla moto un look molto aggressivo.

6. Carter laterale

Cod. 1226

Leggerissimi, vengono proposti con verniciatura colore alluminio con finitura opaca.

Si montano sugli attacchi originali e sono completi di inserti e viti di fissaggio.

7. Riser manubrio

Cod. 1225

Speciali riser manubrio da noi progettati e realizzati al CNC, ricavati dal pieno in pregiata lega di alluminio finitura anodizzazione alluminio. Di semplice montaggio sugli alloggi originali, rendono possibile il montaggio del telaietto faro anteriore Cod. 1216 del KIT R120 G/S. Con questi riser la posizione del manubrio e la parte superiore dei riser rimangono quelle originali.

8. Faro anteriore

Cod. 1206

Faro anteriore, monta lampade h11 (fornite nel kit). Il gruppo ottico è quello del modello R1200 R, quindi alta resa nella guida notturna. L’alloggio faro è invece di nostra produzione. Si monta facilmente sul telaio Cod. 1216. Può essere regolato ed è provvisto di cablaggio con spina maschio compatibile con la spina femmina dell’impianto originale.

9. Telaietto faro anteriore PRO

Cod. 1216

Realizzato in acciaio trattato con vernici a polveri ad alta resistenza. Si monta facilmente sui riser Cod. 1225 e permette l’alloggiamento del faro anteriore, del parafango alto, delle frecce e dei cupolini optional. Per il montaggio del cruscotto con tachigrafo e contagiri occorre smontare ed inserire negli appositi fori i 3 gommini presenti sul telaietto originale.

10. Supporti serbatoio benzina

Cod. 1214 04/07

Cod. 1214 08/12

Questi robusti supporti permettono di eliminare il telaietto originale del faro anteriore+radiatore+fissaggio del serbatoio benzina. Si montano negli stessi attacchi del telaietto eliminato e sono pronti per alloggiare i gommini originali della vostra R1200 GS. Sono realizzati in acciaio e finitura con vernici a polveri ad alta resistenza.

11. Barra paracilindri e paramotore

Cod. 1211

Realizzata in acciaio trattato con vernici a polveri ad alta resistenza. Permette il montaggio del radiatore laterale tramite gli appositi fori. Di facile montaggio, viene fornita completa di boccole distanziali e viteria. La maggior parte dei lavori di manutenzione può essere eseguita senza lo smontaggio della barra. La barra laterale aggiuntiva la rende molto protettiva in caso di cadute fuoristrada. N.B. può essere montata anche sulla R 1200 GS originale versioni dal 2004 al 2012.

12. Supporto radiatore olio

Cod. 1212

Realizzato in acciaio con vernici a polveri alta resistenza, è stato pensato e realizzato per essere fissato alla nostra barra cilindri. Funge anche da protezione per il radiatore. Completo di viti per il fissaggio alla barra e pronto per ospitare i gommini e le boccole del radiatore olio originale della vostra R1200 GS.

13. Radiatore olio

Cod. 1228

Radiatore olio lamellare in alluminio ad altissima efficienza ed alta qualità costruttiva, estremamente leggero ed efficiente nel raffreddamento del motore.

14. Kit tubi olio

Cod. 1219

Tubi di raccordo completi per alloggiamento del radiatore olio sul lato destro della barra paracilindri Cod. 1211 del KIT R120 G/S. Completi di fascette in acciaio originali, bocchettoni e guarnizioni in rame superiori di raccordo al radiatore. Il bocchettone di raccordo inferiore lato sinistro rimane quello originale.

15. Portapacchi

Cod. 1215

Portapacchi realizzato in acciaio trattato con vernici a polveri ad alta resistenza. Si monta molto facilmente adoperando i distanziali in alluminio e la viteria originale. E’ provvisto di pratiche maniglie per il passeggero.

16. Cupolino Fenouil
Cod.1227RE

Riprende il look della mitica R80 GS PD adattato e rivisto per i nostri KIT. Realizzato in ABS con finitura ROSSO e trasparente. Ha una buona protezione aerodinamica e viene fornito completo di staffe per il fissaggio. Diametro 185mm

17. Kit adesivi
Cod.2415

Il kit adesivi racing è incluso e viene fornito separatamente.

18. Fascia serbatoio
Cod.122509_02

Cod.122509_03

Fascia serbatoio realizzata in cuoio primo fiore e cucita con filo di nylon. Fatta a mano in Italia. Consente di coprire la giunzione delle cover serbatoio e di montare gli accessori optional. Tutti i pezzi necessari per il montaggio sono in dotazione.

N.B. Il KIT R120 G/S viene fornito completo di VIDEO DI MONTAGGIO, viteria ed accessori. Alcuni particolari sono stati volutamente mantenuti originali e vanno smontati dalla vostra moto.

Ci riserviamo di apportare eventuali modifiche per migliorare l’efficienza del Kit.
